타미야미니카VS샤시조립하기[18085] Mini 4WD Lupine Racer VS (보라색 VS샤시)

슈퍼VS 샤시 조립법을 알아보도록 하겠습니다. 설명서가 동봉되어있음에도 불구하고 일본어로 가득찬 빽빽한 설명서와, 드라이버, 니퍼에 질려서 아예 시도도 하지 못하시는 이 시대의 '엄마'들과 이제 막 어른들의 공구를 만지기 시작한 초등학생들을 위해 이 글을 씁니다.

오늘 조립할 킷은

[18085] Mini 4WD Lupine Racer VS (보라색 VS샤시)

입니다. 이녀석은 타미야에서 처음 발매를 시작한 늑대 캐릭입니다. 그리고 웃돈에 거래되던 보라색VS샤시가 들어있어 한정판은 아니었지만 요즘 엄청 인기있는 킷입니다.
간혹 1로 시작하는 제품이 9로 시작하는 한정판 킷보다 더 구하기 힘든 경우가 있습니다.

구성품은 단촐합니다. 스티커부터 붙여보죠.

짠~ 얼마전 블로깅했던 슈퍼2샤시와 같습니다.

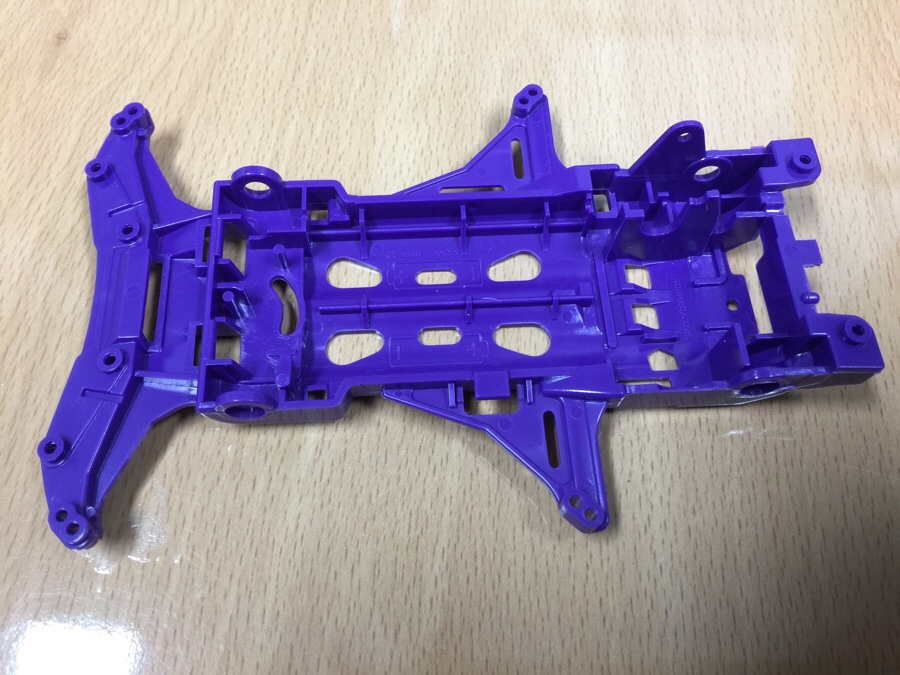

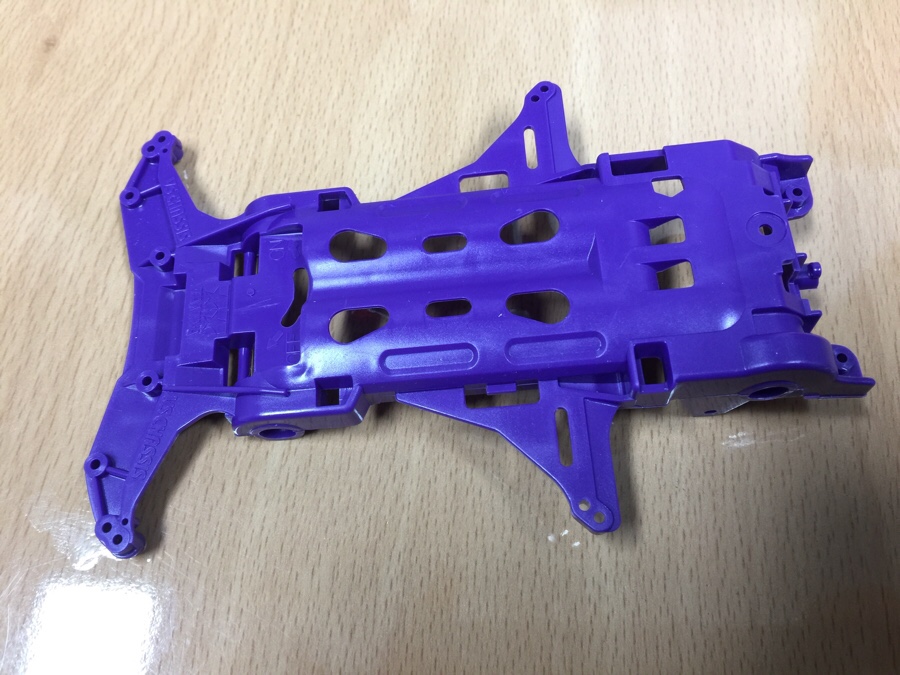

이녀석이 VS샤시인데요. 이 VS 샤시..
제 개인적으로 가장 좋아하는 샤시이며, 스피드형 미니카를 좋아하시는 분들은 이 VS샤시를 기억해두시면 좋습니다. 물론 점프카에도 많이 쓰입니다만 '오픈클래스'의 '에끝' 시스템을 만들기에는 이보다 좋은 샤시는 없습니다.

설명서에는 구동부조립부터 나와있으나 저는 뒷범퍼부터 조립해보려합니다. 이유는..
그게 가장 힘이 많이 들기때문이죠..^^

1번은 롤러를 위한, 2번은 뒷범퍼 조립을 위한 나사입니다.

와샤 하나를 끼워

범퍼를 조립해줍니다. 이부분은 십자드라이버를 사용해야하는데..-_-;; 제가 조립해드릴수도 없고, 설명하기 난감합니다. 혹시나 못하시면 천안 장난감병정에 오시면 조립해드립니다..^^

스퍼기어는 윗부분과 아랫부분이 턱 높이가 다릅니다.

턱이 높은 부분이 안쪽으로 들어오도록 툭 던져줍니다.

노란색 프로팰러 기어의 위치를 잘 확인하시고 장착을 하면

이렇게 됩니다~

타이어를 조립해보죠. 큰 타이어는 뒷바퀴, 작은 타이어는 앞바퀴입니다.

동 와샤와 플라스틱 파츠를 사진과 같이 순서대로 조립해줍니다.

분홍색 크라운 기어와 연두색 스퍼기어를 관통하여 사진과 같은 순서로 조립합니다.

앞 뒤 타이어 모두 완성~

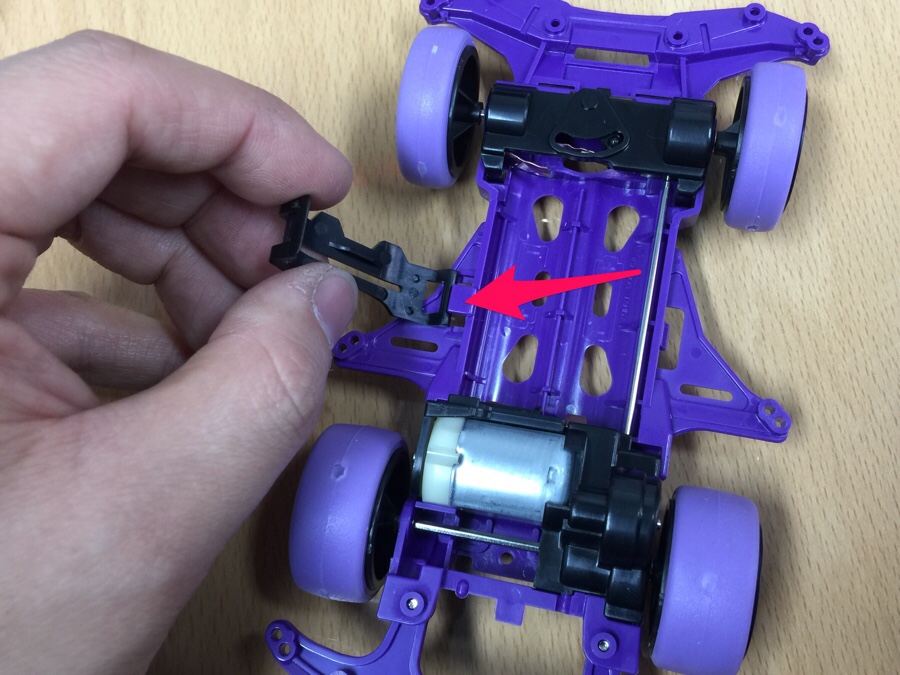

온오프 스위치를 화살표 방향에 주의하며 끼워줍니다. 힘줄 필요는 없습니다.

앞쪽 터미널도 화살표에 주의하며 똑같이 조립해줍니다.

화살표 부분의 턱을 먼저 끼워주시고~

살짝 힘을 주어 화살표 부분을 밀어넣어줍니다.

터미널을 조립해 주시구요~

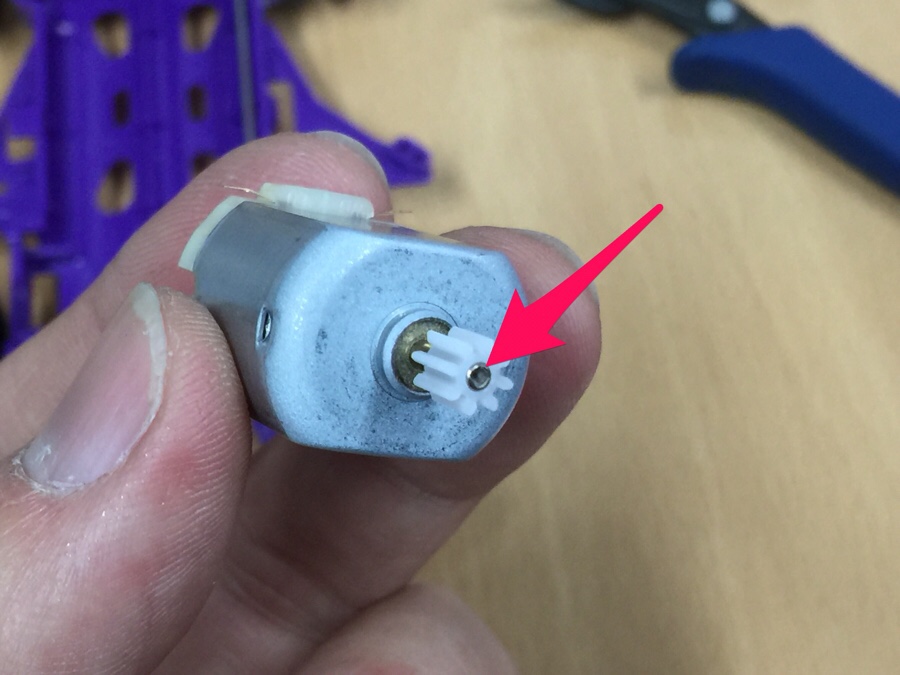

모터에 피니언 기어는 더도말고 덜도말고 딱 맞게~

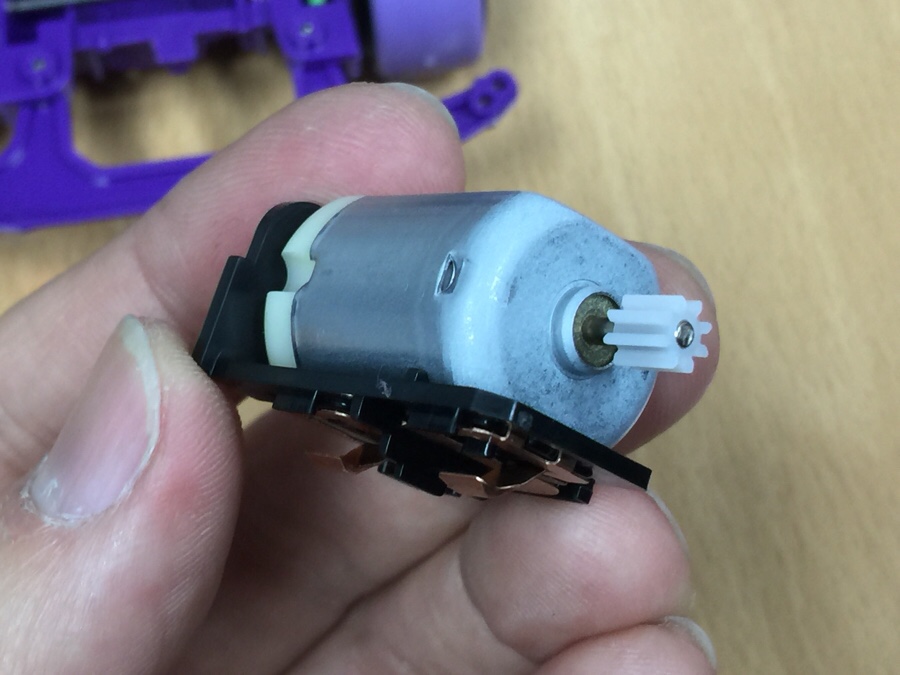

모터는 화살표 부분 두곳이 만나도록

엉덩이부터 걸쳐주시고

살짝 힘주어 '딱'소리 나도록 눌러줍니다.

화살표부준의 턱을 먼저 집어넣으시구요. 요부분만 잘 조립이 됐다면,

그냥 놓기만해도 모터장착은 쉾게 해결됩니다.

카운터기어와 샤프트를 그림과 같이 조립해서

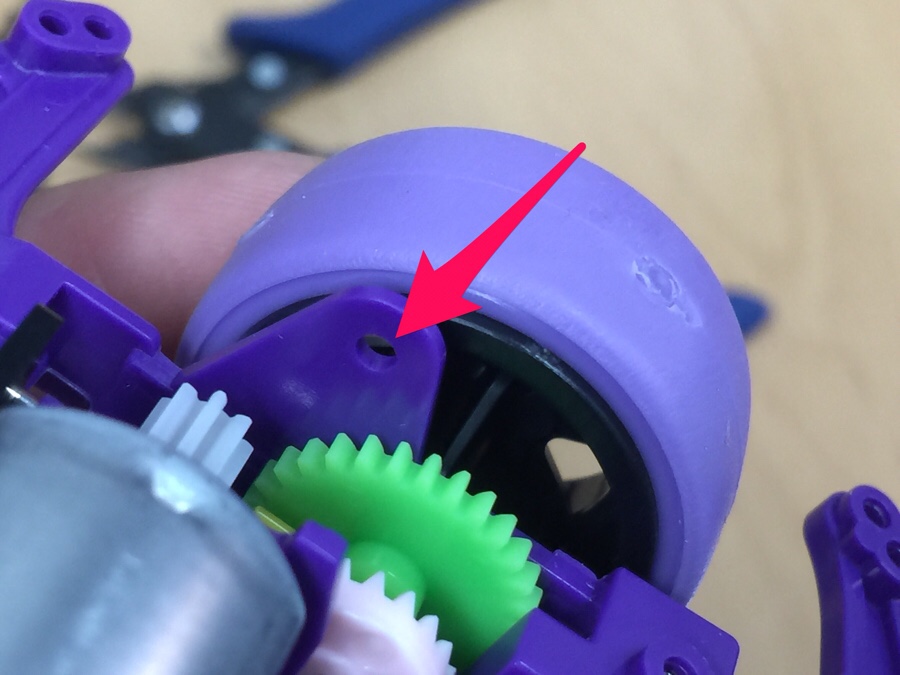

뒷바퀴쪽에 보이는 구멍에 장착하여

화살표처럼 안으로 밀착되도록 조립해줍니다.

구동부 덮개는 뒷부분부터 걸어주시고

앞쪽을 살짝 밀어넣어주세요.

완성~~~

전지덮개또한 VS샤시는 한쪽을 고정시킬 수 있습니다. 힘주어 끼워줍니다.

완료~

롤러는..
설명서에는 고무롤러가 들어있다고 되어있는데~
한국에 들어오면서 플라스틱 롤러로 바뀐듯합니다.

뭐.. 타미야에서는 종종 있는 일이며, 기본킷 조립에는 크게 문제가 되지 않습니다.

롤러장착 완료~

새로나온 늑대캐릭도 조립해 주시구요~

카울을 씌워 뒷쪽 클립을 고정해주시면 끝~~~




감사합니다~
