타미야 미니카 슈퍼2샤시 조립하기 [18086] Mini 4WD Dog Racer Super II (민트색 S2샤시)

슈퍼2 샤시 조립법을 알아보도록 하겠습니다. 설명서가 동봉되어있음에도 불구하고 일본어로 가득찬 빽빽한 설명서와, 드라이버, 니퍼에 질려서 아예 시도도 하지 못하시는 이 시대의 '엄마'들과 이제 막 어른들의 공구를 만지기 시작한 초등학생들을 위해 이 글을 씁니다.

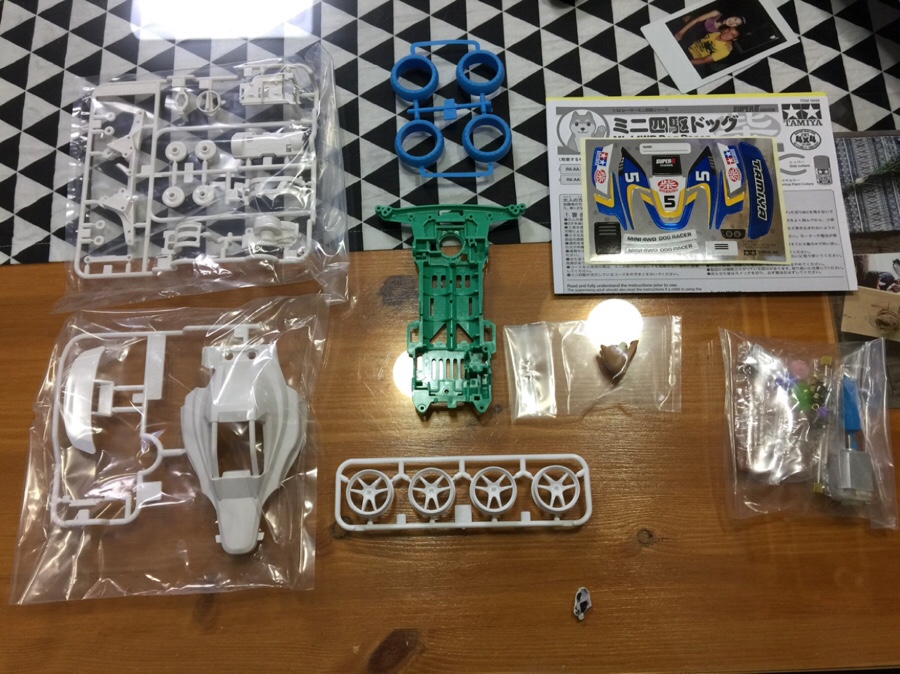

오늘 조립할 킷은

[18086] Mini 4WD Dog Racer Super II (민트색 S2샤시)

입니다. 2017년 기준 2월달에 출시한 신형킷이죠.

타미야에서 처음 출시한 시바견 캐릭도 맘에들고, 샤시 색깔도 맘에 들고, 베럴타이어 색깔도 여러모로 몸에 드는군요.
휠도 니퍼로 잘랐을때 똑똑 부러지는걸 보니 강화 휠인듯 합니다.

이녀석이 슈퍼2샤시인데요. 개인적으로 우리 태동연구소의 주력 점프카인 '쩌듸'가 이 슈퍼2샤시로 만들어져서 그런지 정이 많이 가는 샤시입니다.

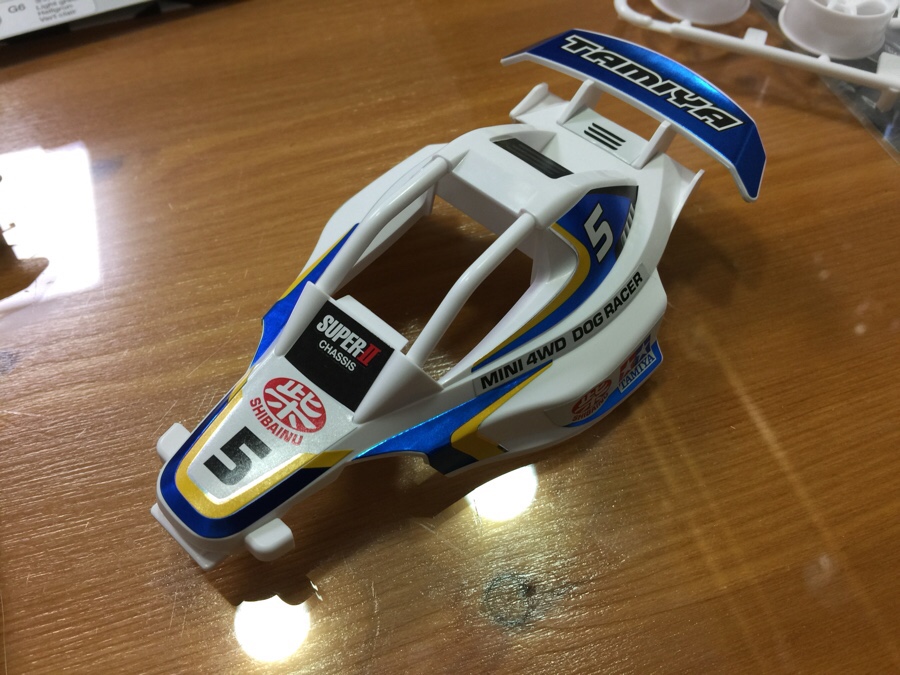

일단 카울에 스티커를 붙여보겠습니다. 부속품들을 다 조립후에 스티커를 붙이는게 정석이긴 한데, 경우에 따라 파츠들을 다 붙이고나면 스티커 붙이기가 애매한 경우도 있으므로 설명서를 잘 보실 필요가 있습니다.

짠~ 스티커 부착이 완료되었습니다.

가장먼저 구동부를 조립해줍니다.
어려울것이 없는데, 많은 분들이 놓치시는 부분이 하나 있어 짚고 넘어갑니다.

이 녀석을 '스퍼기어'라고 부르는데요~
이 스퍼기어는 앞뒤로 턱 높이가 다릅니다.

턱이 높은 부분을 분홍색 '크라운기어'와 마주보도록 장착합니다.

힘들이지않고 톡톡 떨어뜨리듯 들어갑니다.


그 다음 바퀴를 장착할텐데요.
가운데 쇠로된 육각 이수시게처럼 생긴게 '샤프트'를 '휠'에 끼워주면 됩니다.

제가 생각했을때 미니카 기본킷 조립중 가장 중요한 부분이 이 부분입니다.

저 샤프트를 정확히 직각으로 꽂지 않으면 차량 속도에 심각한 저항이 발생합니다.

반드시

1. 휠에 타이어를 끼우고
2. 샤프트를 끼우고
3. 차량에 조립

순서를 지켜주시기 바랍니다. 차량에 끼우고나서 타이어를 끼우면, 저 샤프트가 휘어져버립니다.
"저는 힘이 약해서 저런 쇠를 휠 힘이 없어요."
그럴일 없습니다. 우리 동현이가 만지작거려도 여차하면 휘어져버리는게 저 '샤프트'지요.


그리고 또 많은 분들이 헷갈리시는 부분..

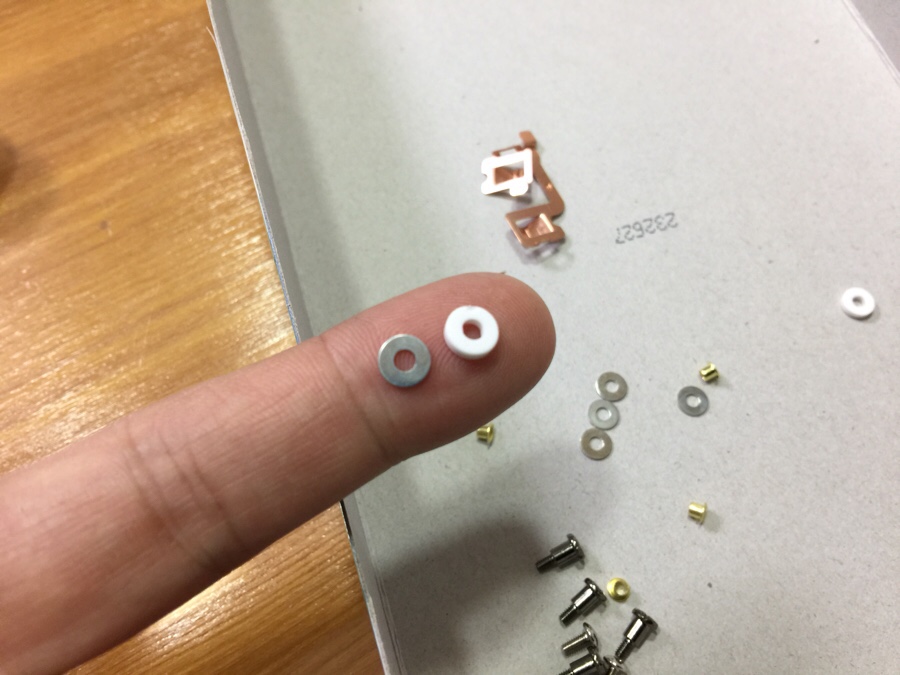

쇠로된 롤러 와샤와 플라스틱 A파츠를 헷갈려 하셔서 바퀴 안에다 쇠로된 롤러와샤를 넣으시는 경우가 은근 많습니다.

이 순서로 조립해줍니다. 가운데 분홍색 크라운 기어가 들어갑니다.

구동부 완성~~




모터파츠를 떼고

터미널을 그림과 같이

끼워줍니다. 아주 작은 소리로 '틱' 소리가 납니다.

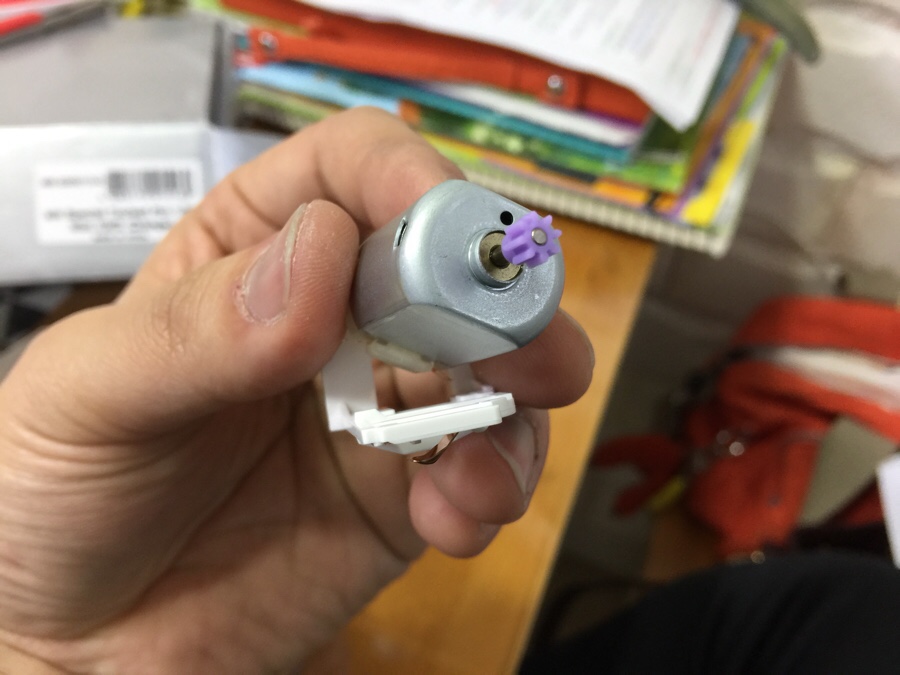

보라색 피니언기어는 끝까지 들어가도록 끼워줍니다.
더도말고 덜도말고 딱맞게 끼워줍니다.

모터의 금색 단저가 그림과 같이 되도록 엉덩이부터 밀착시켜서 '딱' 소리가 나도록 끼워줍니다.

완성~


모터 파트 를 그림과 같이 잡은 후, 왼쪽 타이어 부분부터 살포시 끼우고 놔줍니다. 힘들여서 작업할 부분이 하나도 없습니다. 그냥 살포시 놔주기만 하면 됩니다.

여기까지도 함 안들이고 그저 살포시~

그리고 A파츠 이부분은 잘 맞도록 하기 위해 뒷부분부터 조립하시고 힘좀 쓰셔야 합니다.크게 어렵진 않습니다.

그리고 나사로 고정시켜주세요~ 달리다가 이 덮개가 풀려버리면 차가 서버립니다. 중요한 순간에 서버리는 경우도 허다하니 꼭 조여주시기 바랍니다.

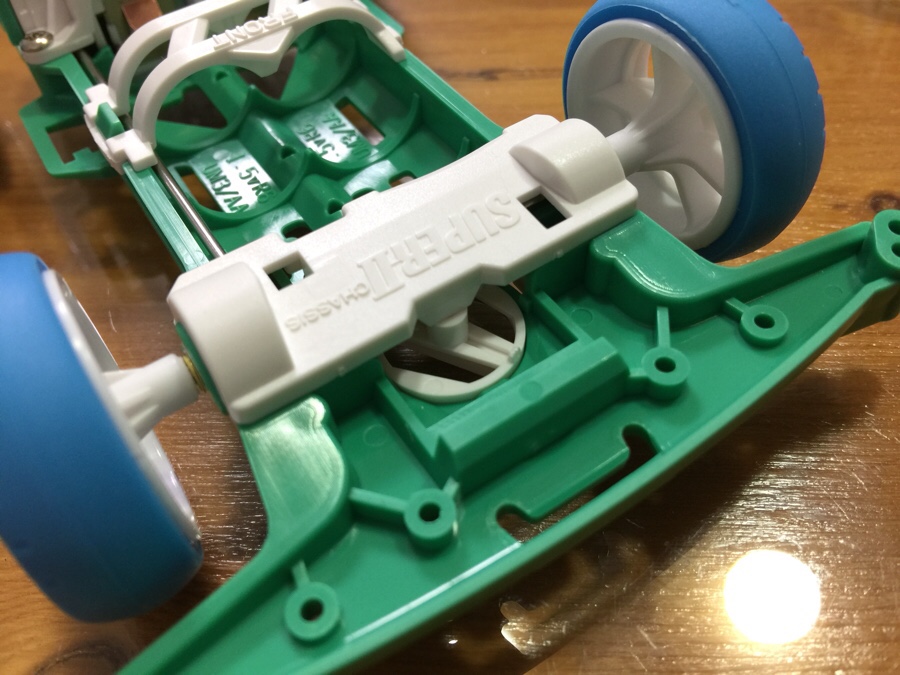

앞바퀴쪽 구동부와 온오프 스위치를 조립하시고

A파츠로 구멍에 잘 맞춰서 덮어줍니다. 온오프 스위치의 구멍과 잘 맞춰야하며 안되면 이유를 찾아봐야합니다. 저걸 부러뜨리시는 분들도 봤습니다.

나사 - 롤러 - 와샤 순으로 끼우고 앞뒤좌우 모서리에 롤러를 달아줍니다.

완성~

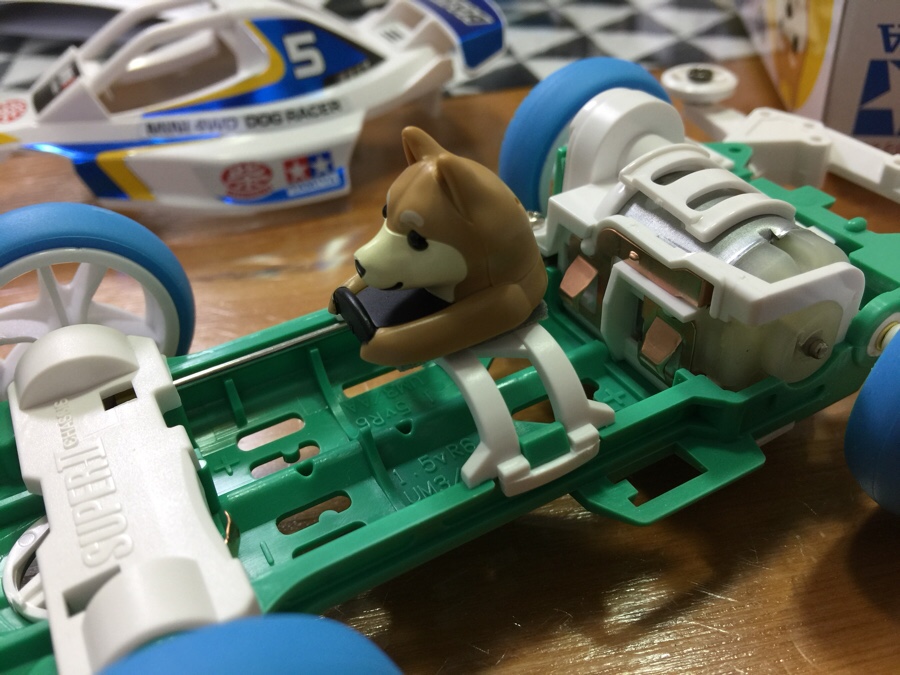

전지덮개 위에 양면테잎으로 캐릭을 고정시켜주시고

카울을 덮고

고정시켜주시면

완성됩니다~ 쉽죠?..ㅋㅋ

슈퍼2에는 다른 샤시에는 없는 이상한 파츠가 있습니다.

요녀석인데요.
가지고 계셔도 되고, 버라셔도 됩니다.

쓰이는 곳은, 이 슈퍼2샤시가 기본킷을 벗어나 뭔가 앞뒤에 FRP나 카본으로 베이직튠 이상의 가공이 들어갈때

이런식으로 사용됩니다.



슈퍼2샤시 조립하기 끝~~~
